首页 >> 产品中心 >>迈克抗震支架 >> 槽钢扣板 抗震支架配件
详细说明

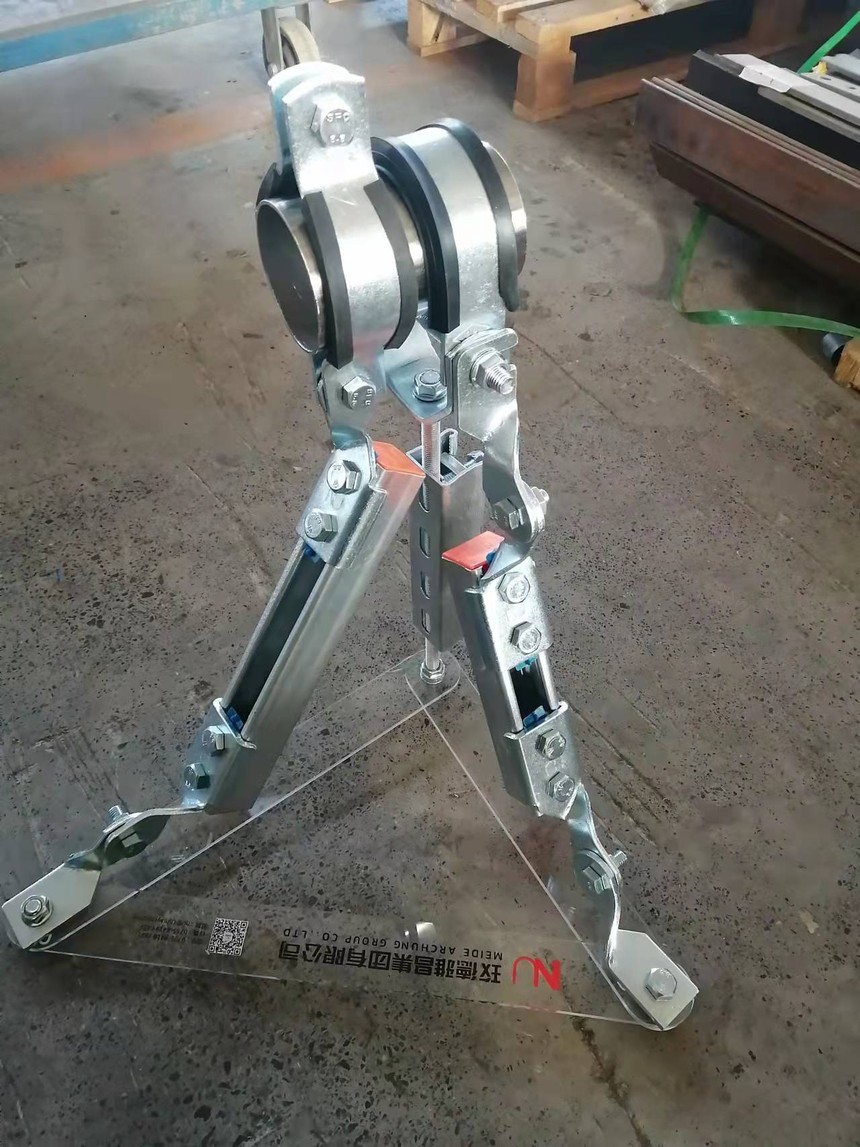

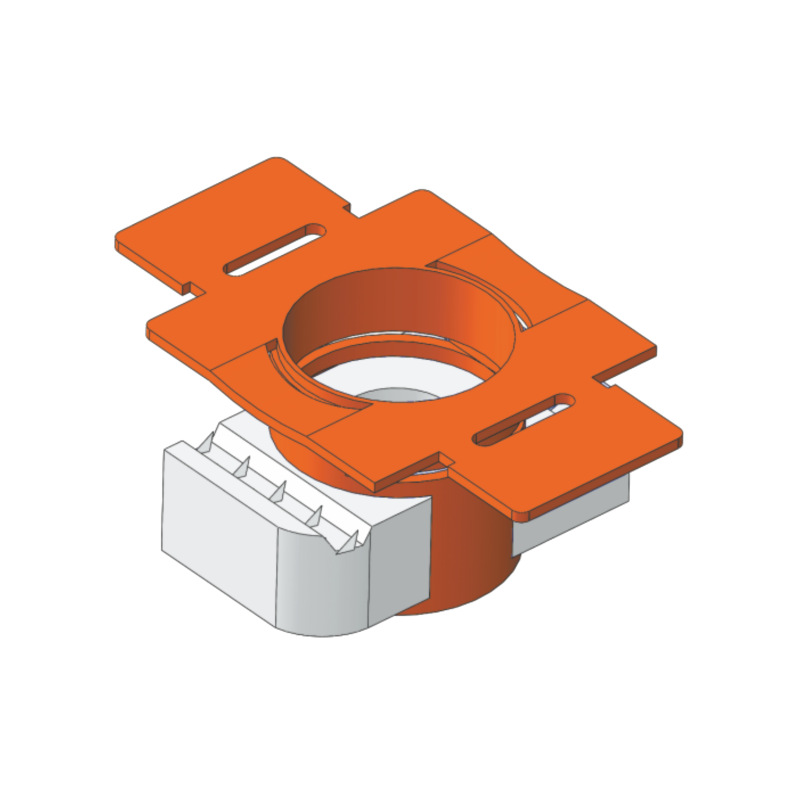

槽钢扣板 抗震支架配件

收藏
  • 商品说明
  • 产品参数

抗震支架是限制附属机电工程设施产生位移,控制设施振动,并将荷载传递至承载结构上的各类组件或装置。 抗震支架在地震中应对建筑机电工程设施给予可靠的保护,承受来自任意水平方向的地震作用;抗震支架应根据其承受的荷载进行验算;组成抗震支架的所有构件应该采用成品构件,连接紧固件的构件应便于安装;保温管道的抗震支架限位应按照管道保温后的尺寸设计,且不应限制管道热胀冷缩产生的位移。



抗震支架应用及系统原理--抗震支架是指与建筑结构体牢固连接,以地震力为主要荷载的抗震支撑设施。由锚固体.加固吊杆、抗震连接构件及抗震斜撑组成。应用于建筑给水排水、消防、供暖.通风。空调。燃气热力、强弱电等机电工程设施。当遭遇到本地区抗震设防烈度的地震发生时,可以达到喊轻地震破坏,减少和尽可能防止次生灾害的发生,从而达到减少人员伤亡及财产损失的目的。
  建筑机电抗震支撑系统深化设计软件--1.软件设计标准依据国标GB 50011 -2010《建筑抗震设计规范》. GB 50981-2014《建筑机电工程抗震设计规范》. CI/T 476-2015《建筑机电设备抗震通用技术条件》以及机电专业相关标准。软件具有项目管理、模型筛选。荷载计算,材料选型、材料统计和图文并茂的抗震支吊架综合计算书输出等功能。2.软件可支持机电产品有关数据的自定义,功能灵活,数据准确。3.软件可支持ANSYS有限元分析( FEA , Finite Element Analysis) ,科学性强,支吊架选型更加可靠。

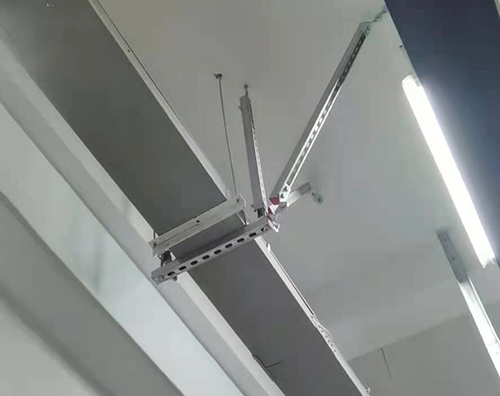

    地震时建筑物及其内部设施受到地震力的作用而遭到破坏。抗震支吊架的应用使机电管线及设备与建筑结构体建立可靠连接,可将机电管线及设备承受的地震作用全部传递到结构体上,使其遭遇到设防烈度的地震影响后能保持稳定与完好,进而尽快恢复建筑物的使用功能。经抗震加固后的建筑给水排水、消防、供暖、通风、空调、燃气、热力、电力、通讯等机电工程设施,当遭遇到本地区抗震设防烈度的地震发生时,可以达到减轻地震破坏,减少和尽可能防止次生灾害的发生,从而达到减少人员伤亡及财产损失的目的。

抗震支吊架系统中轻型C型钢内缘要有齿牙,并且所有配件的安装依靠螺栓机械连接实现,严禁任何以配件的摩擦作用来承担受力的安装方式,以保证整个系统的可靠连接,整套综合管线安装完成后具有安全的抗震、抗冲击、抗滑移性能。轻型C型钢侧面须有轴向加强筋,以加强截面刚度,确保运输、切割及安装时轻型C型钢截面无变形。



生产或销售企业针对本项目的深化方案,应根据自身产品性能来设计,产品性能应符合图纸节点位置的地震效应值要求(S地震效应值≡R构件承载力)。客户满意度证明(由使用单位出具的项目使用满意度证明文件)。保温管束应采用聚氨脂材料,必须具备B2级或以上的耐火等级及相对应的检测报告。投标单位须确保抗震支架工程通过质监站的验收,如因产品、深化设计、安装原因导致验收不合格,投标单位需承担相关的所有经济损失以及引起的所有损失.

投标单位有完整的《成品支架安装技术手册》、《成品支架安装使用指南》、《成品支架荷载计算书》、《成品支架现场安装指导手册》等一整套资料,以保证产品的安全与提供优质的服务。投标单位的深化图纸不允许出现任何带有企业L0G0的标识以及文字在图纸方案中全部隐去。抗震支架设计及安装范围必须满足机电暖通、电气、给排水、弱电等专业设计及验收规范,深化图纸严格按照规范设计并现场安装到位。




 为确保抗震支架整体安全性,抗震支架所有部件(含槽钢,抗震连接件、螺杄、锚栓等)均应由同一厂商提供,不得分别从不同的供应商处采购。提供抗震支架整体的报告:整体振动性能测试报告、整体防火性能测试报告,确保抗震支吊架在地震作用下安全,在发生火灾情况下具有一定的防火能力。




抗震支架设计及验收规范(1)《通风与空调工程质量验收规范》GB50234(2)《建筑设备施工安装通用图集》给水工程91SB(3)《建筑机电工程抗震设计规范》GB50981(4)《建筑抗震设计规范》GB50011(5)《建筑机电设备抗震支吊架通用技术条件》CJ/T476(6)《气体灭火系统施工及验收规范》GB50263(7)《混凝土用膨胀型、扩孔式建筑锚栓》JG160(8)《建筑结构荷载规范》GB50009(9)《钢结构设计规范》GB50017(10)《钢结构工程施工及验收规范》GB50201-95(11)《混凝土结构加固设计规范》GB50367(12)《非结构构件抗震设计规范》JGJ339-2015(13)《消防给水及消火栓系统技术规范》GB50974(14)《建筑给排水及采暖工程施工质量验收规范》GB50242(15)《自动喷水灭火系统施工及验收规范》GB50261(16)《建筑电气工程施工质量验收规范》GB50303

抗震支吊架材料规格。要求应符合现行行业标准《建筑机电设备抗震支吊架通用技术条件》CJ/T476的有关规定进行测试,满足系统抗震组件在力值递增,循环加载至35kN作用下,部件无断裂或永久变形等损坏现象,并提供国家级检测机构的加盖CMA章的检测报告。

抗震支吊架的所有构件应采用成品构件,C型槽钢为冷压成型槽钢,截面尺寸及长度应该为标准型材,钢材材质满足《碳素结构钢》GB/T7002006规定。槽钢背面有条形安装孔和辅助标距,以便于施工时现场的安装及其加工,与以后管道安装、维护和扩展使用;C型槽钢。全螺纹吊杆可进行现场切断外,不得对其他产品进行现场加工。

为确保安装连接可靠性,抗震支架系统使用的连接扣件必须是一体式连接扣件,不得使用螺栓和弹簧螺母的分开组合的连接方式。提供连接锁扣的报告:槽钢锁扣卷边抗拉能力测试报告、槽钢锁扣卷边抗滑移能力测试报告和槽钢锁扣疲劳荷载测试报告,以确保各连接点之间的可靠连接,各加固节点地震力荷载分布科学、合理,并提供方案说明书。
